Cara Mudah Konfigurasi Wireless Di Cisco Packet Tracer



Di tutorial kali ini saya akan memberikan tutorial cara mudah konfigurasi wireless di cisco packet tracer. Oke langsung saja ke tutorialnya.

A. Buat model jaringan

Buat model jaringan menggunakan Switch & Router Wirelesslalu sambungkan switch dengan router wireless menggunakan kabel. Untuk sambungan kabel Switch 0 dengan router wireless menggunakan FastEthernet0/1 (switch) & Internet 1 (RW) sedangkan untuk switch 1 caranya sama seperti switch 0 hanya saja pada bagian sambungan dengan RW diganti dengan Internet 2. Buat seperti berikut ini.

Selanjutnya tambahkan PC pada Switch 0 & Laptop pada Switch 1 lalu sambungkan keduanya menggunakan kabel. Jangan lupa tambahkan Tablet & Smartphone sehingga menjadi seperti berikut ini :

B. Setting Router Wireless

Ikuti langkah-langkah berikut ini :

1). Setting IP Address menjadi 192.168.1.1, Start IP Address isi angka belakang dengan 2 dan Maximum number of Users dengan 253. Lalu pada bagian Static DNS 1 bisa diisi sama seperti IP Address router wireless. Jika sudah jangan lupa klik Save Settings.

2). Untuk mengganti nama jaringan wifi, pada menu Wireless, pilih Basic Wireless Settings, pada bagian Network Name (SSID) tulisan Default bisa diganti sesuai dengan keinginan. Jika sudah jangan lupa klik Save Settings

3). Untuk mengganti password caranya yaitu pada menu Wireless, pilih Wireless Security. Jika ingin mengganti password, Security Mode kalian klik saja lalu pilih WPA2 Personal. Pada bagian Passphrase adalah untuk mengisi password pada jaringan wireless nya. Jika sudah jangan lupa klik Save Settings. Namun ditutorial saat ini saya tidak kasih password jadi saya Disabled saja.

C. Setting IP DHCP Pada Setiap User

1). Setting IP DHCP pada PC. Caranya : pilih PC > pilih menu Desktop > pilih IP Configuration > pilih DHCP > otomatis IP akan terisi sendiri.

2). Setting IP DHCP pada laptop. Caranya : pilih Laptop > pilih menu Desktop > pilih IP Configuration > pilih DHCP > otomatis IP akan terisi sendiri.

3). Setting IP DHCP pada Tablet. Caranya : pilih Tablet PC > pilih menu Config > pada bagian INTERFACE, pilih Wireless0 > IP Configuration, pilih DHCP > otomatis IP akan terisi sendiri.

4). Setting IP DHCP pada Smartphone. Caranya : pilih Smartphone > pilih menu Config > pada bagian INTERFACE, pilih Wireless0 > IP Configuration, pilih DHCP > otomatis IP akan terisi sendiri.

Note :

Jika menggunakan IP DHCP, suatu saat ip address pada setiap user yang tersambung dengan jaringan wireless akan berubah sendiri sesuai dengan siapa cepat terlebih dahulu yang tersambung dengan jaringan wireless nya.

D. Testing

Langkah terakhir yaitu testing. Ikuti langkah-langkah berikut ini :

1). Testing semua Users menggunakan Mail

jika berhasil akan muncul tulisan Successful seperti gambar diatas.

2). Testing semua IP pada setiap user menggunakan CMD. Caranya pilih PC > pilih menu Desktop > pilih Command Prompt lalu ikuti kedua langkah berikut ini

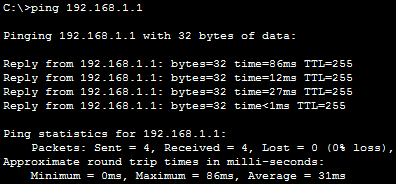

a. Testing IP Server

jika berhasil akan muncul tulisan seperti gambar diatas.

b. Testing IP PC

jika berhasil akan muncul tulisan seperti gambar diatas.

c. Testing IP Laptop

jika berhasil akan muncul tulisan seperti gambar diatas.

d. Testing IP Tablet

jika berhasil akan muncul tulisan seperti gambar diatas.

e. Testing IP Smartphone

jika berhasil akan muncul tulisan seperti tanda diatas.

Oke itu saja yang dapat saya sampaikan

Semoga bermanfaat :)
